防爆照明(动力)配电箱ZTBXM(D)

防腐防爆照明(动力)配电箱ZTBXM(D)

1）产品特点：

A、外壳采用高强阻燃工程塑料压制。

B、e、DIP接合面采用回路密封结构，具有较强的防尘功能。

C、IIB级采用平面接合面隔爆，防爆性能。

D、IIC级采用止口接合面隔爆，防爆性能，防护能力好。

E、进线口方向变化多端，可根据用户要求任意选配进线口并可根据用户要求直接配装DQM系列的电缆密封接头。

F、防爆照明（动力）配电箱进线口规格常规为英制管螺纹，也可以根据用户要求加工成公制螺纹或NPT等螺纹，但须在订货时备注。

2）适用范围：

A、适用于爆炸性气体环境的1区、2区场所。

B、适用于可燃性粉尘环境20区、21区、22区场所。

C、适用于ⅡA、ⅡB、ⅡC级危险性气体环境。

D、适用于温度组别为T1～T6的环境。

E、防爆照明（动力）配电箱广泛用于化工厂、加油站、液化气站、煤气站、加气站、气站、油田、油库、石油化工、喷漆房、火力发电厂、煤化厂、烤漆房、油罐车、炼油厂、焦化厂、兵工厂、危险性气体仓库、可燃气体车间、轮船、油轮、厂、制药厂、化工、石油钻井平台、生产、燃气锅炉房、炮仗生产、危险化学品仓库、可燃气体仓库、重大危险源车间、粮食加工储存、饲料加工、酒厂酒窖、码头港口、钢铁厂、化学实验室、航空航天等存存爆炸性气体或爆炸性粉尘环境，作为照明、电力及控制线路的连接。

3）产品型号及含义：

4）执行标准：

GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB12476.1-2010等效于IEC60079-0、IEC60079-1、IEC60079-7、EN50014、EN50018、EN50019。

5）进出线口方向选择：D:上进线，X：下进线，L：左进线，R，右进线。

6）主要技术参数：

公称管 径（mm）	进线口螺 纹（G"）	电缆外径（mm）	额定电压（V）	主回路额定电流（A）	支路 数量	主回路开关数	支路电流（A）	对应型号
15	1/2	￠8-10	220V 380V	10-630	4	0	1，3，6，10，16，20，25，32，40，50，63，100，125，225，250	BXM-4
20	3/4	￠10-14			6			BXM-6
25	1	￠12-18			8			BXM-8
32	11/4	￠15-22			10			BXM-10
40	11/2	￠20-26			12			BXM-12
50	2	￠27-33			4	1		BXM-4K
70	21/2	￠36-44			6			BXM-6K
80	3	￠43-51			8			BXM-8K
100	4	￠55-80			10			BXM-10K
/	/	/			12			BXM-12K

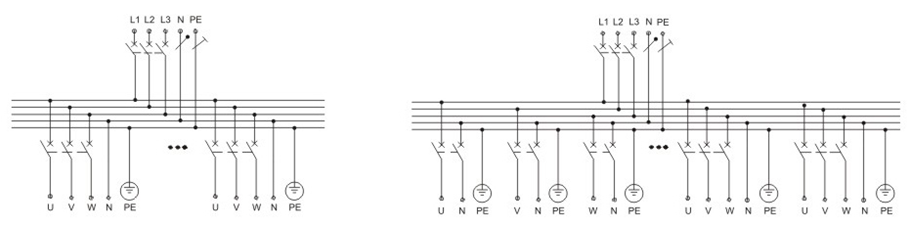

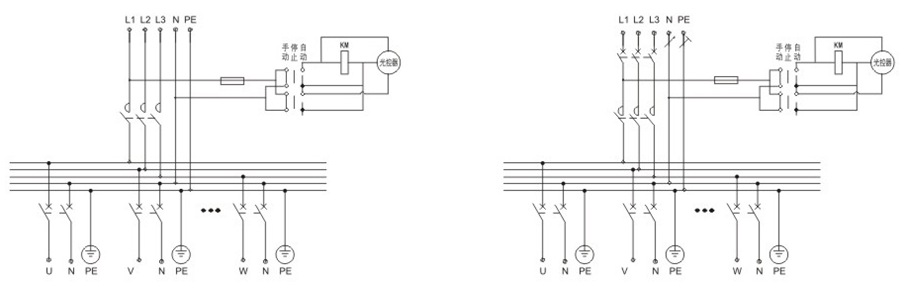

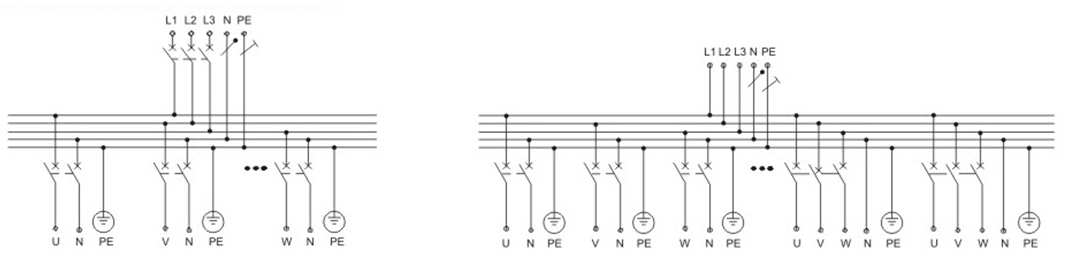

7）电气原理图：





8）外形及安装：略

9）生产厂家介绍：

中天防爆作为一家的研发、生产、销售防爆照明(动力)配电箱厂家，产品材质包括铝合金、Q235碳钢、304不锈钢、316不锈钢；防爆类型包括增安型、隔爆型、复合型等；并可以按照客户要求的技术参数量身定做。产品通过了国家防爆电气产品质量监督检验认证，多年的行业积累，“中天防爆”已得广泛认可，采购或相关技术问题，可以向中天防爆市场部或技术部咨询，电话0755-21022252。

10）其它说明：

●以上产品涉及设计参数及数据请以机身铭牌为准，恕不另行通知。

●产品图片与实物可能会有轻微差别，请以实物为准。

●其他详情请参阅本产品使用手册。

●本公司保留以上宣传数据的解释权利。
