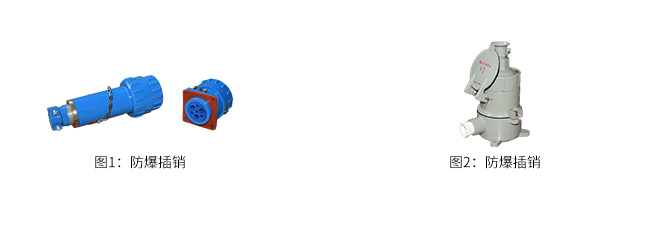

防爆插销浙创

产品介绍

1.适用于爆炸性气体环境1区、2区；
2.适用于可燃性粉尘环境21区、22区；
3.适用于ⅡA、ⅡB、ⅡC级爆炸性气体环境；
4.适用于温度组别为T1～T6环境；
5.广泛用于石油采炼、储存、化工、医药、及军事设施等爆炸性危险场所。
6.16A、32A两种规格可选；
7.直插、斜插两种安装方式。

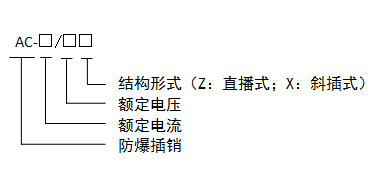

型号含义

产品特点

1.外壳采用铝合金高压铸造成型，表面经抛丸后高压静电喷塑；
2.插销内置联锁机构，只有插座内开关分断后方能拔出手头；
3.产品结构紧凑，造型美观大方，安装维护方便；
4.钢管或电缆布线。

技术参数

AC-16技术参数

1.执行标准：GB/T3836.1、GB/T3836.2、GB/T 3836.3
2.IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-0、IEC61241-1
3.防爆标志：Ex db eb IIC T6 Gb/Ex tb IIIC T80℃ Db
4.额定电压：AC220/380V
5.数：1P+N+PE、3P+PE          防腐等级：WF1
6.额定电流：16A                 引入口规格：G3/4″、G1¼″
7.使用类别：AC-1、AC-3          适用电缆外径：Ø9mm～Ø14mm、Ø14mm～Ø25mm
8.防护等级：IP65

AC-32技术参数

1.执行标准：GB/T3836.1、GB/T3836.2、GB/T 3836.3
2.IEC60079-0、IEC60079-1、IEC60079-7、IEC61241-0、IEC61241-1
3.防爆标志：Ex db eb IIC T6 Gb/Ex tb IIIC T80℃ Db
4.额定电压：AC220/380V
5.数：1P+N+PE、3P+PE
6.额定电流：32A
7.使用类别：AC-1、AC-3
8.防护等级：IP65
9.防腐等级：WF1
10.引入口规格：G3/4″、G1¼″
11.适用电缆外径：Ø9mm～Ø14mm、Ø14mm～Ø25mm



选型表

产品型号	额定电压	额定电流(A)	数	引入口规格	适用电缆外径(mm)	防爆标志
AC-16/Z	220	16	1P+N+PE	G3/4″	Ø9～Ø14	Ex db eb IIC T6 Gb/Ex tb IIIC T80℃ Db
	380	16	3P+PE
AC-16/X	220	16	1P+N+PE
	380	16	3P+PE
AC-32/Z	220	32	1P+N+PE	G1¼″	Ø14～Ø25
	380	32	3P+PE
AC-32/X	220	32	1P+N+PE
	380	32	3P+PE

订购须知

如产品用于户外场所，建议配置防雨罩；
例：如需定购用于爆炸性气体环境的防爆插销，额定电流16A、额定电压220V、直插式，则订货型号为“AC-16/220Z”。
