防爆软启动器箱Z

防爆软启动器箱ZTBXQ

1）产品特点：

A、外壳采用Q235碳钢、不锈钢或铸铝合金加工成型。

B、e、DIP接合面采用回路密封结构，具有较强的防水防尘功能。

C、IIB级采用平面接合面隔爆，防爆性能可靠。

D、IIC级采用止口接合面隔爆，防爆性能可靠，防护能力更好。

E、内装国内较优软启动器（或ABB、施耐德软启动器）、断路器、交流接触器、热继电器、转换开关等元件。采用无阶跃平滑启动，具有短路、过压、欠压、过载、欠载、断相等多种保护功能。

F、可根据用要求，设计成一拖多的启动形式。

G、钢管或电缆布线。

2）适用范围：

A、适用于爆炸性气体环境的1区、2区场所。

B、适用于可燃性粉尘环境20区、21区、22区场所。

C、适用于ⅡA、ⅡB、ⅡC级危险性气体环境。

D、适用于温度组别为T1～T6的环境。

E、防爆软启动器箱广泛用于化工厂、加油站、液化气站、煤气站、加气站、天然气站、油田、油库、石油化工、喷漆房、火力发电厂、煤化厂、烤漆房、油罐车、炼油厂、焦化厂、兵工厂、危险性气体仓库、可燃气体车间、轮船、油轮、**厂、制药厂、医药化工、石油钻井平台、花炮生产、燃气锅炉房、炮仗鞭炮生产、危险化学品仓库、可燃气体仓库、重大危险源车间、粮食加工储存、饲料加工、酒厂酒窖、码头港口、钢铁厂、化学实验室、航空航天等存存爆炸性气体或爆炸性粉尘环境，作为照明、电力及控制线路的连接。

3）产品型号及含义：

4）执行标准：

GB3836.1-2010、GB3836.2-2010、GB3836.3-2010、GB12476.1-2010等效于IEC60079-0、IEC60079-1、IEC60079-7、EN50014、EN50018、EN50019。

5）主要技术参数：

型号	电机功率(KW)	电流(A)	软启动器功率(KW)	热继电器整定电流(A)
BXQ-R-5.5	5.5	11	5.5	11.8
BXQ-R-6.5	6.5	14.5	6.5	15.3
BXQ-R-11	11	22	11	23.1
BXQ-R-15	15	29.5	15	31
BXQ-R-22	22	44	22	46.2
BXQ-R-30	30	58	30	61
BXQ-R-37	37	74	37	76.7
BXQ-R-45	45	88	45	92.4
BXQ-R-55	55	110	55	115.5
BXQ-R-75	75	148	75	155.4
BXQ-R-90	90	180	90	190.3

6）电气原理图：略

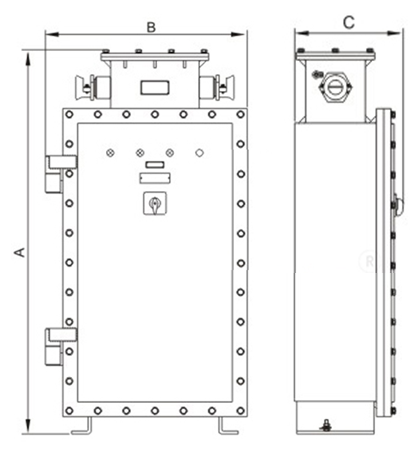

7）外形及安装：

型号	A	B	C	单位
BXQ-R-5.5-11	970	545	350	mm
BXQ-R-15-22	1170	545	350	mm
BXQ-R-15-37	1430	600	400	mm
BXQ-R-45-90	1540	680	400	mm
